Группа клапанов ОВК

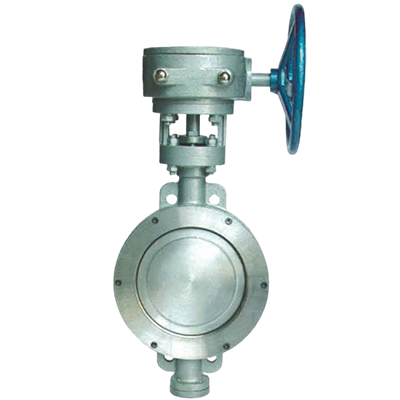

Дроссельный клапан с двойной эксцентриковой структурой

Конструкция (Design):GB/T 12238 (китайский национальный стандарт), JB/T 8527 (китайский промышленный стандарт), API 609 (стандарт Американского института нефти), MSS.SP-68 (стандарт Международной ассоциации по трубопроводу и оборудованию), BS EN 593 (британско-европейский стандарт)

Размер "лицо к лицу" (Face to face):GB/T 12221 (китайский национальный стандарт), ASME B16.10 (стандарт Американского общества механических инженеров), API 609 (стандарт Американского института нефти), MSS.SP-68 (стандарт Международной ассоциации по трубопроводу и оборудованию)

Фланцевое соединение (End Flanged):GB/T 17241.6 (китайский национальный стандарт), GB/T 9113 (китайский национальный стандарт), HG/T 20592 (китайский стандарт химической промышленности), HG 20615 (китайский стандарт химической промышленности), HG 20623 (китайский стандарт химической промышленности)

Испытания (Testing):GB/T 13927 (китайский национальный стандарт), JB/T 9092 (китайский промышленный стандарт), API 598 (стандарт Американского института нефти)

Размеры (Size):NPS 1.5 ~ 96 дюймов (NPS1.5~96"), DN 40 ~ 2400 мм (диаметр номинальный)

Класс давления (Pressure Rating):PN 0.25 ~ 15.0 МПа (номинальное давление)

Рабочая температура (Temperature):-196℃ ~ 600℃ (охватывает криогенные, обычные и высокотемпературные режимы работы)

Способ управления (Operation Method):Ручное управление (Hand-operated), червячный привод (worm wheel & worm screw), пневматический привод (pneumatic operated), электропривод (Electric-driving)

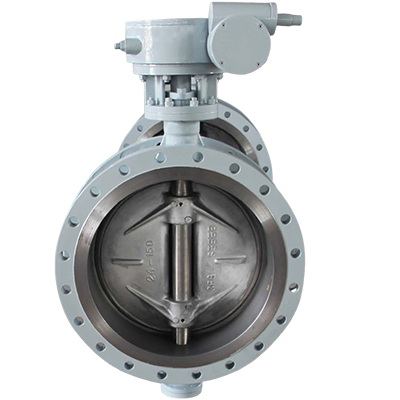

Дроссельный клапан

DOWNLOAD

Стандарт конструкции (Design):GB/T 12238 (китайский национальный стандарт), JB/T 8527 (китайский промышленный стандарт), API 609 (стандарт Американского института нефти), MSS.SP-68 (стандарт Международной ассоциации по трубопроводу и оборудованию), BS EN 593 (британско-европейский стандарт)

Размер "лицо к лицу" (Face to face):GB/T 12221 (китайский национальный стандарт), ASME B16.10 (стандарт Американского общества механических инженеров), API 609 (стандарт Американского института нефти), MSS.SP-68 (стандарт Международной ассоциации по трубопроводу и оборудованию)

Фланцевое соединение (End Flanged):GB/T 17241.6 (китайский национальный стандарт), GB/T 9113 (китайский национальный стандарт), HG/T 20592 (китайский стандарт химической промышленности), HG 20615 (китайский стандарт химической промышленности), HG 20623 (китайский стандарт химической промышленности)

Стандарт испытаний (Testing):GB/T 13927 (китайский национальный стандарт), JB/T 9092 (китайский промышленный стандарт), API 598 (стандарт Американского института нефти)

Размеры (Size):NPS 1.5 ~ 96 дюймов (NPS1.5~96"), DN 40 ~ 2400 мм (диаметр номинальный)

Класс давления (Pressure Rating):PN 0.25 ~ 15.0 МПа (номинальное давление)

Рабочая температура (Temperature):-196℃ ~ 600℃ (охватывает криогенные, обычные и высокотемпературные режимы работы)

Способ управления (Operation Method):Ручное управление (Hand-operated), червячный привод (worm wheel & worm screw), пневматический привод (pneumatic operated), электропривод (Electric-driving)

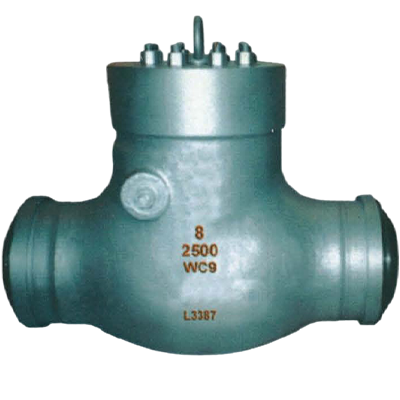

Обратный клапан для электростанции согласно ANSI B16.34

DOWNLOAD

Стандарт конструкции (Design):API 600 (стандарт Американского института нефти), JIS E101 (японский промышленный стандарт)

Размер "лицо к лицу" (Face to face):GB/T 12221 (китайский национальный стандарт "Длина конструкции клапанов")

Стандарт сварного соединения (Welded connection):ASME 16.10 (стандарт Американского общества механических инженеров "Длина конструкции и размеры торцов клапанов")

Стандарт испытаний (Testing):API 598 (стандарт Американского института нефти "Проверка и испытания клапанов"), JIS E101 (японский промышленный стандарт)

Размеры (Size):2,5 дюйма ~ 22 дюйма (2 1/2"~22", по англоамериканскому стандарту резьбовых труб)

Класс давления (Pressure Rating):Класс 1500 ~ Класс 3500 (Class 1500- Class 3500, англоамериканский стандарт класса давления)

Литьевое материал (Casting Material):WCB (стальная литьевая деталь), CF8 (литьевая деталь из нержавеющей стали 304), CF8M (литьевая деталь из нержавеющей стали 316), CF3 (литьевая деталь из низкоуглеродистой нержавеющей стали 304L), CF3M (литьевая деталь из низкоуглеродистой нержавеющей стали 316L)

Ковочное материал (Forged Material):WCB (ковочная стальная деталь), WC1 (ковочная деталь из сплавной стали 1.25Cr-0.5Mo), WC6 (ковочная деталь из сплавной стали 2.25Cr-1Mo), WC9 (ковочная деталь из сплавной стали 9Cr-1Mo), C12 (ковочная деталь из стали 12Cr), C12A (ковочная деталь из стали 12Cr-1Mo-V), WB36 (ковочная деталь из стали 15NiCuMoNb5)

Материал седла (Seat):A105 (ковочная стальная деталь), A182-F11 (ковочная деталь из сплавной стали 1.25Cr-0.5Mo), F22 (ковочная деталь из сплавной стали 2.25Cr-1Mo), F5 (ковочная деталь из сплавной стали 5Cr-0.5Mo), F9 (ковочная деталь из сплавной стали 9Cr-1Mo), F91 (ковочная деталь из сплавной стали 9Cr-1Mo-V-Nb), FB36 (ковочная деталь из стали 15NiCuMoNb5)

Рабочая температура (Temperature):-30℃ ~ 650℃ (охватывает низкотемпературные и средневысокотемпературные режимы работы, подходит для различных промышленных сред)

Способ управления (Operation Method):Ручное управление рукояткой (Hand wheel drive, ручная операция, подходит для клапанов малого диаметра или редкой эксплуатации), шестеренчатое управление (Gear drive, усиливающее управление, подходит для клапанов среднего и большого диаметра), электропривод (Electric drive, автоматическое управление, подходит для дистанционного или частого управления)

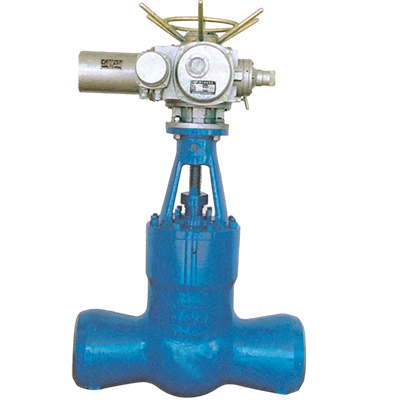

Задвижка для станции по китайскому стандарту

DOWNLOAD

Конструкция (Design):API 600, JIS E101

Расстояние между торцами (Face to face):GB/T 12221

Сварное соединение (Welded connection):ASME 16.10

Испытания (Testing):API 598, JIS E101

Размеры (Size):2 1/2 дюйма ~ 22 дюйма (2 1/2"~22")

Класс давления (Pressure Rating):Class 1500 ~ Class 3500

Литьевое материал (Casting Material):WCB, CF8, CF8M, CF3, CF3M

Ковочное материал (Forged Material):WCB、WC1、WC6、WC9、C12、C12A、WB36

Сиденье (Seat):A105、A182-F11、F22、F5、F9、F91、FB36

Температура (Temperature):-30℃ до 650℃ (-30℃ to 650℃)

Способ управления (Operation Method):Ручной привод (рукоятка), Коробчатая передача, Электрический привод (Hand wheel drive, Gear drive, Electric drive)

Задвижка для электростанции по китайскому стандарту

DOWNLOAD

Конструкция (Design):API 600, JIS E101

Расстояние между торцами:GB/T 12221

Сварное соединение:ASME 16.10

Испытания:API 598, JIS E101

Размеры:2 1/2 дюйма ~ 22 дюйма

Класс давления:Class 1500 ~ Class 3500

Литьевое материал:WCB, CF8, CF8M, CF3, CF3M

Ковочное материал:WCB、WC1、WC6、WC9、C12、C12A、WB36

Сиденье:A105、A182-F11、F22、F5、F9、F91、FB36

Температура:-30℃ до 650℃

Способ управления:Ручной привод (рукоятка), Коробчатая передача, Электрический привод

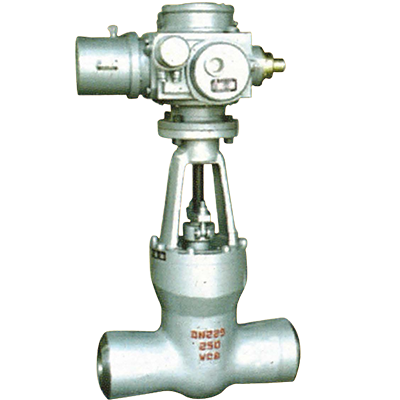

Клапан высокой температуры и высокого давления для элек

DOWNLOAD

Конструкция (Design):API 600, JIS E101

Расстояние между торцами:GB/T 12221

Сварное соединение:ASME 16.10

Испытания:API 598, JIS E101

Размеры:2 1/2 дюйма ~ 22 дюйма

Класс давления:Class 1500 ~ Class 3500

Литьевое материал:WCB, CF8, CF8M, CF3, CF3M

Ковочное материал:WCB、WC1、WC6、WC9、C12、C12A、WB36

Сиденье:A105、A182-F11、F22、F5、F9、F91、FB36

Температура:-30℃ до 650℃

Способ управления:Ручной привод (рукоятка), Коробчатая передача, Электрический привод

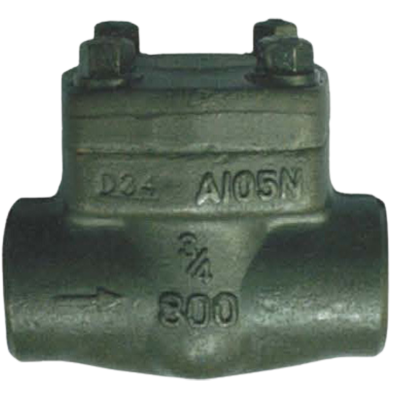

Обратный клапан из кованой стали

DOWNLOAD

Конструкция (Design):ASME B16.24、ASME B16.34、AP16D、API594、BS1868、BS1873、BS5160、 BS5352、JPT-7S-36、ISO 14313、MSS-SP-42、 JIS B 2071、JIS B2074、JIS B 2084、GB/T12235、 GB/T12236、JB/T7746、JB/T8937 и т.д.

Расстояние между торцами:GB/T 12221, GB/T 19672, API6D, BS1868

Фланцы на концах:GB/T 12221, GB/T 19672, ASME B16.5

Испытания:GB/T 13927, JB/T 9092, API598, API6D, BS6755

Размеры:NPS 1/2~48 дюймов, DN 15~1200 мм

Класс давления:Class 150~Class 2500, PN 1.0~42.0 МПа

Литьевое материал:WCB, CF8, CF8M, CF3, CF3M

Ковочное материал:WC9、C5、CF8、CF3M、WCB、WC1、WC6、CF8M、CF8C、CF3

Сиденье:25、1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、20Cr1Mo1V、25Cr2MoV

Температура:-196℃ до 600℃

Способ управления:Ручной привод (рукоятка), Коробчатая передача, Электрический привод

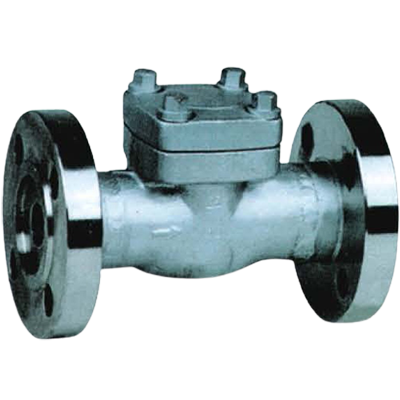

Обратный клапан из кованой стали

DOWNLOAD

Конструкция (Design):ASME B16.24、ASME B16.34、AP16D、API594、BS1868、BS1873、BS5160、 BS5352、JPT-7S-36、ISO 14313、MSS-SP-42、 JIS B 2071、JIS B2074、JIS B 2084、GB/T12235、 GB/T12236、JB/T7746、JB/T8937 и т.д.

Расстояние между торцами:GB/T 12221, GB/T 19672, API6D, BS1868

Фланцы на концах:GB/T 12221, GB/T 19672, ASME B16.5

Испытания:GB/T 13927, JB/T 9092, API598, API6D, BS6755

Размеры:NPS 1/2~48 дюймов, DN 15~1200 мм

Класс давления:Class 150~Class 2500, PN 1.0~42.0 МПа

Литьевое материал:WCB, CF8, CF8M, CF3, CF3M

Ковочное материал:WC9、C5、CF8、CF3M、WCB、WC1、WC6、CF8M、CF8C、CF3

Сиденье:25、1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、20Cr1Mo1V、25Cr2MoV

Температура:-196℃ до 600℃

Способ управления:Ручной привод (рукоятка), Коробчатая передача, Электрический привод

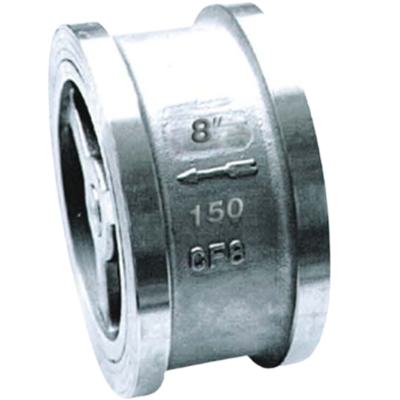

Клапан обратный поршневой межфланцевый ANSI

DOWNLOAD

Конструкция (Design):ASME B16.24、ASME B16.34、AP16D、API594、BS1868、BS1873、BS5160、 BS5352、JPT-7S-36、ISO 14313、MSS-SP-42、 JIS B 2071、JIS B2074、JIS B 2084、GB/T12235、 GB/T12236、JB/T7746、JB/T8937 и т.д.

Расстояние между торцами:GB/T 12221, GB/T 19672, API6D, BS1868

Фланцы на концах:GB/T 12221, GB/T 19672, ASME B16.5

Испытания:GB/T 13927, JB/T 9092, API598, API6D, BS6755

Размеры:NPS 1/2~48 дюймов, DN 15~1200 мм

Класс давления:Class 150~Class 2500, PN 1.0~42.0 МПа

Литьевое материал:WCB, CF8, CF8M, CF3, CF3M

Ковочное материал:WC9、C5、CF8、CF3M、WCB、WC1、WC6、CF8M、CF8C、CF3

Сиденье:25、1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、20Cr1Mo1V、25Cr2MoV

Температура:-196℃ до 600℃

Способ управления:Ручной привод (рукоятка), Коробчатая передача, Электрический привод
