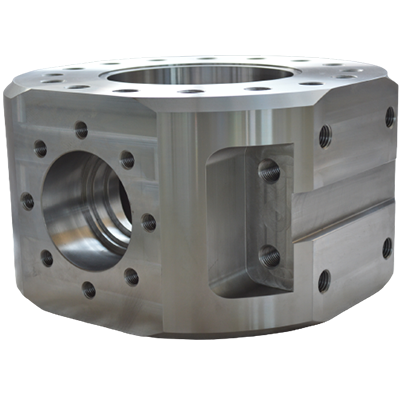

Средний клапан тела

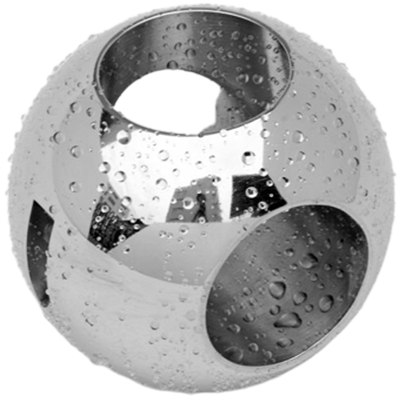

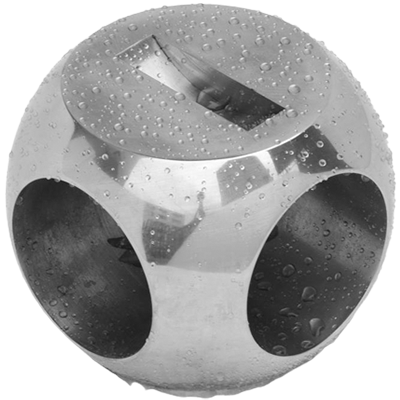

3-ходовой шаровой клапан

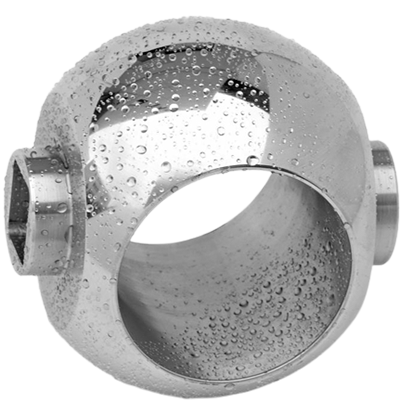

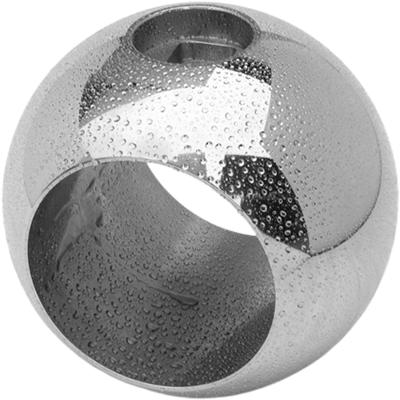

Цапфовый шаровой клапан

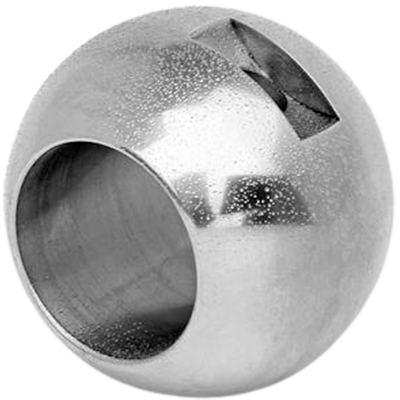

Плавающий шаровой кран

点击上方产品查看详情

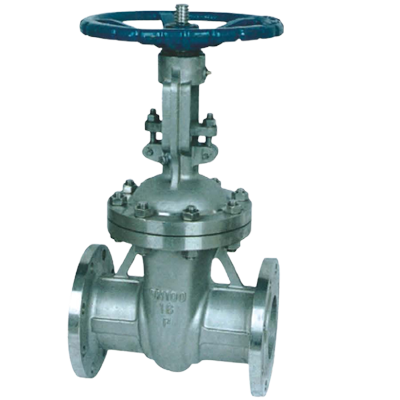

Задвижка литая стальная GB

DOWNLOAD

Конструкция (Design):AP16D, API597, API600, AP1602, API603, API6A, API606, ASME B16.34, MSS SP-42, MSSSP-81, BS 1414, BS 5157, B 5352, ISO 10423, SO 10434, SO 14313, ISO 15761, JIS B 2073, JIS B 2083, JPL-7S-46, JPL-7S36, GB/T 12224, GB/ 12234, JB/T 7746 и т.д.

Расстояние между торцами:GB/T 12221

Наружный фланец:GB/T9113, JB/T79, HG20592

Испытания:GB/T 13927, JB/T9092

Размер:NPS1/2~64", DN15~1600мм

Класс давления:Class150- Class2500, PN1.0-42.0МПа

Материал литья:WCB, CF8, CF8M, CF3, CF3M

Ковкий материал:WCB, WC1, WC6, WC9, C5CF8, CF8M, CF8C, CF3, CF3M

Сиденье:WCB, LCB, LC3, WC1, WC6, WC9, C5, CF8, CF8M, CF8C, CF3, CF3M, CF10M, 4A, 5A

Температура:-196℃ до 600℃

Способ управления:Ручной привод, шестеренный привод, электропривод

Задвижка литая стальная GB

DOWNLOAD

设计标准（Design）:API 6D、API 597、API 600、API 602、API 603、API 6A、API 606、ASME B16.34、MSS SP-42、MSS SP-81、BS 1414、BS 5157、BS 5352、ISO 10423、ISO 10434、ISO 14313、ISO 15761、JIS B 2073、JIS B 2083、JPL-7S-46、JPL-7S-36、GB/T 12224、GB/T 12234、JB/T 7746 等（注：原文中“AP16D”“AP1602”“B 5352”“SO 10434”“SO 14313”“GB/ 12234”为输入误差，已修正为行业通用标准编号）

面对面尺寸（Face to face）:GB/T 12221（中国国家标准，规定阀门的端面间距尺寸）

法兰连接（End Flanged）:GB/T 9113（中国国标法兰标准）、JB/T 79（机械行业法兰标准）、HG 20592（化工行业法兰标准）

试验标准（Testing）:GB/T 13927（阀门压力试验国标）、JB/T 9092（阀门壳体试验机械行业标准）

规格尺寸（Size）:NPS 1/2~64英寸（美标公称尺寸）、DN 15~1600毫米（公制公称直径）

压力等级（Pressure Rating）:Class 150~Class 2500（美标压力等级）、PN 1.0~42.0兆帕（公制压力等级）

铸造材料（Casting Material）:WCB（碳钢铸件）、CF8（304不锈钢铸件）、CF8M（316不锈钢铸件）、CF3（304L不锈钢铸件）、CF3M（316L不锈钢铸件）

锻造材料（Forged Material）:WCB（碳钢锻件）、WC1（1.25Cr-0.5Mo锻钢）、WC6（2.25Cr-1Mo锻钢）、WC9（9Cr-1Mo锻钢）、C5（5Cr-0.5Mo锻钢）、CF8（304不锈钢锻件）、CF8M（316不锈钢锻件）、CF8C（347不锈钢锻件）、CF3（304L不锈钢锻件）、CF3M（316L不锈钢锻件）（注：原文“C5CF8”修正为“C5、CF8”，补充材料类别说明）

密封面材料（Seat）:WCB（碳钢）、LCB（低温碳钢）、LC3（3.5Ni低温钢）、WC1（1.25Cr-0.5Mo钢）、WC6（2.25Cr-1Mo钢）、WC9（9Cr-1Mo钢）、C5（5Cr-0.5Mo钢）、CF8（304不锈钢）、CF8M（316不锈钢）、CF8C（347不锈钢）、CF3（304L不锈钢）、CF3M（316L不锈钢）、CF10M（310Mo不锈钢）、4A（合金材料）、5A（合金材料）（注：原文“CF8.CF8M”修正为“CF8、CF8M”）

温度范围（Temperature）:-196℃（深冷温度）至 600℃（高温温度）

驱动方式（Operation Method）:手轮驱动（Hand wheel drive）、齿轮驱动（Gear drive）、电动驱动（Electric drive）

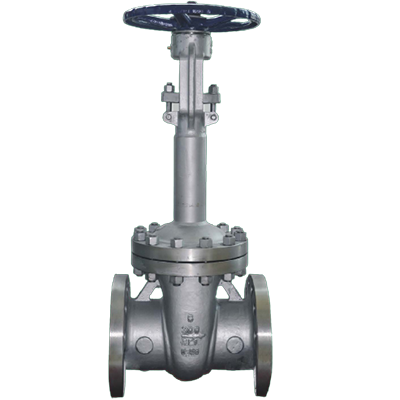

Задвижка

DOWNLOAD

Конструкция:API 6D、API 597、API 600、API 602、API 603、API 6A、API 606、ASME B16.34、MSS SP-42、MSS SP-81、BS 1414、BS 5157、BS 5352、ISO 10423、ISO 10434、ISO 14313、ISO 15761、JIS B 2073、JIS B 2083、JPL-7S-46、JPL-7S-36、ГОСТ/Т 12224、ГОСТ/Т 12234、JB/T 7746 и т.д.

Длина между гранями:ГОСТ/Т 12221

Фланцевое соединение:ГОСТ/Т 9113、JB/T 79、HG 20592

Тестирование:ГОСТ/Т 13927、JB/T 9092

Размер:NPS 1/2~64", DN 15~1600 мм

Номинальное давление:Class 150~Class 2500, PN 1.0~42.0 МПа

Литьевое материало:WCB, CF8, CF8M, CF3, CF3M

Ковочное материало:WCB、WC1、WC6、WC9、C5、CF8、CF8M、CF8C、CF3、CF3M

Сиденье:WCB、LCB、LC3、WC1、WC6、WC9、C5、CF8、CF8M、CF8C、CF3、CF3M、CF10M、4A、5A

Температура:-196℃ до 600℃

Способ управления:Ручное управление (рукоятка), шестеренчатая передача, электропривод
